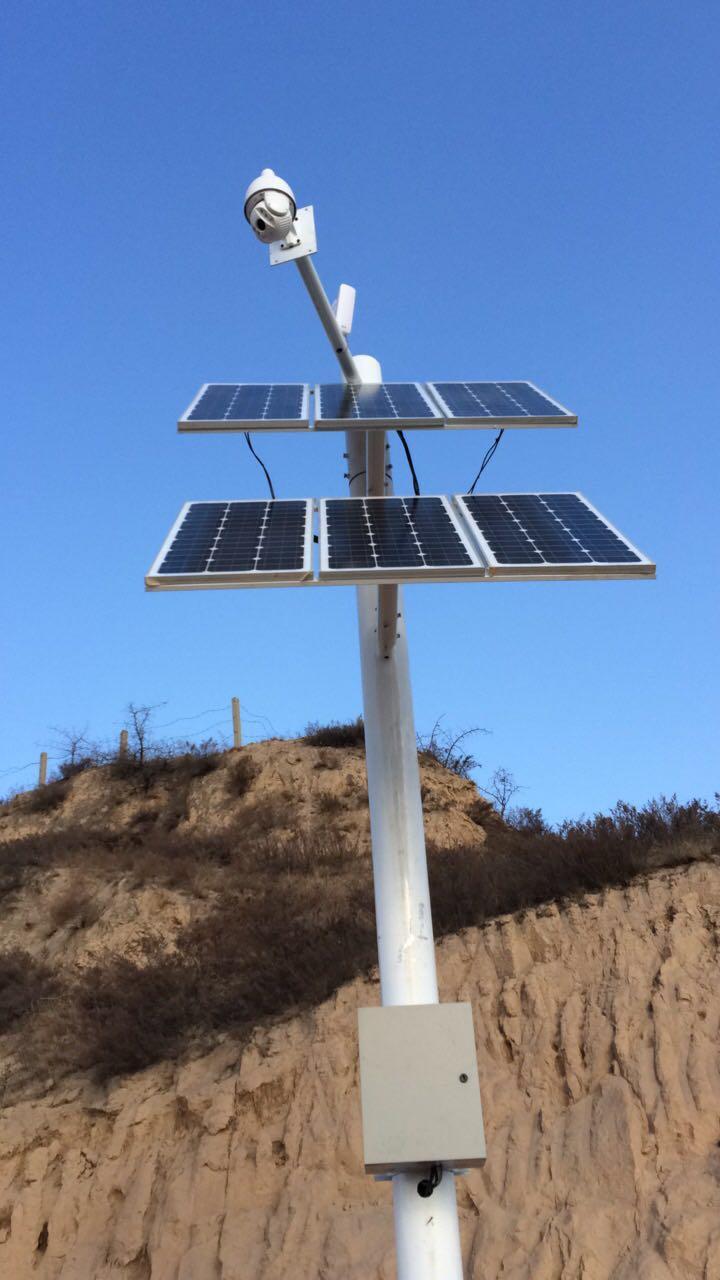

东莞市易云电子科技有限公司生产的离网太阳能监控供电系统（以下简称“系统”）是一种不依靠国家电网存在的独立供电系统，一般由太阳能板、控制器、蓄电池三部分构成。太阳能板在有光照的情况下将太阳能转换为电能，通过控制器将其储存在蓄电池中，输出电压为 DC 12V±20%，可选DC12转AC24V逆变电压，以及USB5V，DC24V输出。广泛应用于偏僻山区、无电区、海岛、通讯基站、路灯照明以及安防监控等场所，如图 1-1 所示。
⬤ 可支持 2～6 个连续阴雨天（太阳能无输入的情况下），提供负载不间断供电。
⬤ 32650磷酸铁锂电池储能，循环使用寿命大于 1500 次，是传统铅酸电池的两倍以上，体积更小，重量更轻，无需地埋，安装更加便捷。减少施工成本。
⬤系统回电时间短（1 天~7 天），大大优于市面上同类产品（5 天~15 天），大幅提升系统稳定性
⬤ 锂电池具备低温加热和低温禁充功能。电池温度低于 0℃时，锂电池禁止充电，同时加热模块启动；当电池温度上升至 0℃以上时，充电电路自动开启。
⬤ 低温放电性能优异，在-20℃可释放≥90%标称容量；比同类产品低温性能提升 50%，大幅提升低温环境下的可靠性。
本系统推荐的典型连接如图 1-2 所示，可选择两种方案，直接连接 4G 球机或连接非 4G 球机、合路器和无线 系统组成
工作原理白天系统利用太阳能板存储电量，同时提供负载用电，多余的电量储存在电池中，如图 1-3 所示。
⬤太阳能板支架安装角度可分为 15°、30°和 45°，如图 2-4 所示。
⬤支架安装空位有两种：安装太阳能板（DH-PFM371-150）时，支架尺寸如图 2-5 所示；安装
⬤支持休眠模式和低功耗静止模式，静止模式下功耗不高于 3.86 瓦，支持 4G 传输（4G 型号）
⬤可与太阳能设备实现通讯，在 OSD 上叠加电池剩余电量信息，实时了解系统的备电情况。
⬤内置 150 米红外灯补光，采用倍率与红外灯功率匹配算法，补光效果更均匀
⬤HD861：休眠功耗 2.76W，白天静止功耗 3.86W，晚上静止功耗 12W（开启红外灯），最大功耗 20W（转动+红外灯）
⬤ HD861-4G：休眠功耗 3W，白天静止功耗 7W，晚上静止功耗 15W（开启红外灯），最大功耗 23W（转动+红外灯）
安装地点应选择常年有充足阳光照射，且四周无遮挡物的地方，确保太阳能板有充足的采光。
如果安装环境有遮挡物，需确保太阳能板安装的最低位置高于周围障碍物至少 1m，否则导致发电量下降而出现蓄电池亏电，长期亏电状态会永久性的损坏蓄电池。
根据实际需要自行准备立杆，立杆结构如图 3-1 所示，相关尺寸要求请参见表 3-1。
当控制器处于正常充电状态下，如断开蓄电池连接会对控制器直流负载产生一定影响，严重的甚至将会损坏负载。
当控制器充电停止 10 分钟内，如对蓄电池进行极性反接操作会损坏控制器的内部元件。
