在石油化工生产与储存环节，雷电与静电是引发火灾爆炸事故的两大核心诱因。接地系统作为泄放雷电流和静电电荷的关键通道，其可靠性直接关系到储罐区、装卸区等重大危险源的本质安全。然而，传统的周期性人工检测模式因时效性差、数据离散度高，已难以满足动态风险管控需求。随着GB 17681-2024《危险化学品重大危险源安全监控技术规范》的实施，接地电阻在线监测已从“可选配置”变为“刚性需求”。
GB 17681-2024明确要求，土壤腐蚀严重地区或强雷区的易燃易爆介质地上储罐，应设置接地电阻在线监测系统，实时监测每座储罐接地点接地电阻值。监控系统包括基本过程控制系统、安全仪表系统、气体检测报警系统、电视监视系统、雷电预警系统、接地电阻监测系统中的一个或多个。与此同时，QX/T 577-2020《防雷接地电阻在线监测技术要求》对接地电阻在线监测系统的组成、技术要求和安装等作出了全面规定。SH/T 3097-2017《石油化工静电接地设计规范》则明确了静电接地系统的接地电阻限值和测试方法。这一系列国家及行业标准的密集出台，标志着石油化工领域接地系统安全管理正迈入在线化、智能化的新阶段。
接地电阻是衡量接地系统泄放故障电流和雷电流能力的关键参数。传统检测依赖人工携带仪器定期巡检，通常每年或半年一次，存在检测间隔长、数据离散度高、隐患发现不及时等突出问题。而在役化工装置接地引下线密集、断电施工受限、防爆区域内禁止动火打桩，传统的人工摇表检测几乎无法实现在线化改造。

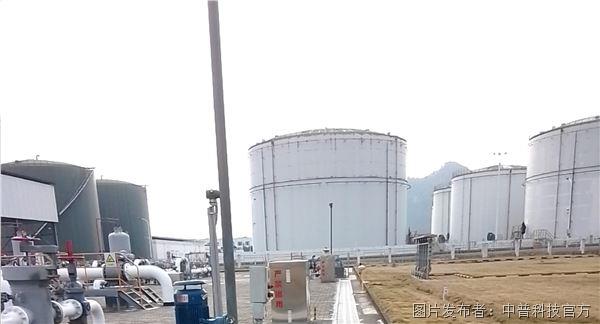

回路法在线接地电阻监测技术的出现有效解决了这一难题。该技术依靠高频电流互感器，测量接地引下线与接地网构成的回路阻抗。其核心优势在于采用开合式互感器设计，无需拆开接地引下线，也无需断电施工，可直接卡接在罐体引下线处完成部署——真正实现了“零动火、零停机、零破坏”的非侵入式安装。对于氢气、乙炔等IIC类爆炸性气体环境，还可采用不锈钢防爆箱封装、闭合式互感器设计的监测装置，防爆等级可达Ex db mb IIC T6 Gb。
测量与数据采集子系统是系统的核心感知层。由测量电路、存储器、恒定电流源、显示器、操作面板等组成，实现接地电阻的测量与数据采集、本机存储与显示、操作与控制等功能。电阻测试量程最低覆盖0.01-100Ω，在测量1Ω以下电阻值时误差不大于±0.1%，在测量1-100Ω电阻值时误差不大于±0.5%。系统每日进行持续不间断测试，测试频率不低于24次且可人工调节。尤为重要的是，该系统采用电池供电且不能外接太阳能板，每块电池为每套测试装置供电时长不应小于48个月。数据采集和参数设置无需打开防爆设备即可完成，充分保障了防爆区域的操作安全。
通信与网络子系统是系统的数据传输通道。由通信接口、无线通信单元、通信协议等组成，实现监测数据从现场到服务器的可靠传输。接地电阻在线监测装置与监控系统主机之间可采用LoRa或无线G通信方式，三种无线千米。对于缺乏电缆条件的偏远罐区，LoRa无线通信方案更具工程价值。
终端显示子系统是系统的管理决策平台。由数据服务器、监控软件、数据库、地理信息系统等组成，实现监测数据的显示、历史数据的查询、统计与分析。平台可实现Windows、Linux、云平台的跨平台部署，完全适配国产麒麟软件操作系统，支持国产数据库。软件系统数据存储时间不低于5年，可保留历史数据库、形成趋势曲线、随时查询历史变化值。系统后台可设置报警输出界限值，一旦储罐接地电阻值不在用户设定正常区间内，立即发出声光报警。
全天候实时监测——系统7×24小时不间断捕捉接地电阻动态变化，彻底消除传统人工检测的时间盲区。每日不低于24次的测试频率确保了数据的连续性和完整性。
高精度与高可靠性——测量精度达到0.1%级，满足储罐接地、设备接地以及防雷接地的监测需求。采集系统具备良好的抗电磁干扰功能，产品满足使用环境要求并提供带有CNAS和CMA标识的EMC检测报告。
本质安全设计——系统防尘防水等级不低于IP65，防爆等级不低于Ex ib IIC T6 Gb且经过国家权威机构防爆认证。接地检测线圈采用开口式结构，安装时无需断开接地线断接卡。系统具备漏电与防雷保护措施，具备自检与定期自校准功能，自校准时间间隔不超过三个月。
智能化管理——系统具有阀值设定与报警提示功能，具备显示、查询、统计、控制等完善功能。基于地理信息系统的可视化监管平台，实现网络化应用。系统具备多点监测组网功能，并基于地图进行用户与数据管理。
接地电阻在线监测系统的部署，不仅满足了GB 17681-2024等国家强制性标准的合规要求，更重要的是为企业构建了一套主动式的安全防控体系。系统可将接地电阻值、趋势变化及告警信息统一汇入控制室或云平台，与雷电预警、SPD状态监测联动，形成防雷防静电闭环管理。当接地电阻因腐蚀、连接松动或土壤条件变化而升高时，系统能够第一时间发现并报警，避免因雷电流无法有效泄放而引发设备损坏甚至爆炸事故。
接地是防雷防静电的根基。在石油化工行业安全生产要求持续提升的今天，接地电阻在线监测系统正在从“锦上添花”的辅助手段，转变为保障重大危险源安全运行的“标配”基础设施。从人工摇表到智能在线监测，从被动防御到主动智控——这不仅是技术的进步，更是石油化工行业本质安全水平提升的必经之路。
